什么是起重机撒布机?
起重机吊具是连接到高架起重机的起重机的举重附件. 它的主要功能是在负载上均匀分配起重力, 防止损坏并确保稳定. 在造纸厂, 这些播放器经过定制设计以处理特定的负载类型, 主要大, 重的, 而且经常细腻的纸卷.

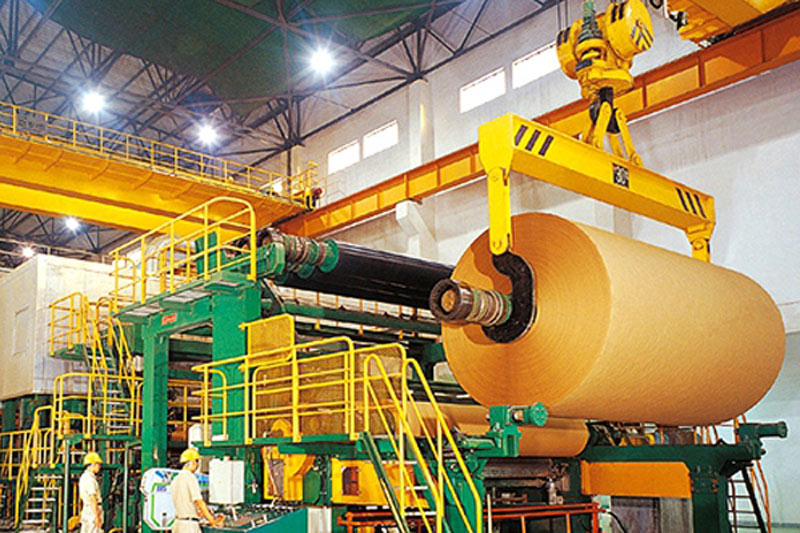

桥梁的桥梁吊具
造纸厂散布梁的关键功能和应用
1. 处理成品纸卷:
这是最常见，最关键的应用. 成品纸卷, 也称为父母卷或巨型卷, 非常沉重 (重几吨), 具有精确的圆柱形式, 并且完成的表面必须保持无瑕.
- 播放器如何工作: 纸卷散布器通常具有自我为中心, 可调节的液压臂，从内部抓住滚动的核心. 这种“抓地力”或“ mandrel”设计可确保提起的压缩力适用于强纸板芯, 不是细腻的纸表面, 消除粉碎或凹痕的任何风险.
- 地点: 在生产的最后阶段使用，将卷从绕线器移动到包装站, 贮存, 并最终进入卡车或铁路车货运.
2. 处理纸浆和原材料:
造纸厂处理大量的原材料，例如木浆, 通常被压缩成大, 浓密的包裹运输和存储.
- 播放器如何工作: 对于此应用程序, 吊具配备了多个抓爪或“挤压型”机制，可以安全地夹住整个捆包. 这些播放器是为了极端耐用性而制造的.
3. 滚动和定位:
纸卷通常需要旋转以进行检查, 进食机器, 或重新包装.
- 播放器如何工作: 高级播放器配备了旋转的头或“瓷砖”，可允许起重机操作员精确旋转滚动 90 或者 180 暂停的学位, 所有这些都具有起重机机舱的简单控件.
4. 存储和仓库管理:
现代造纸厂仓库是高密度的, 滚动在狭窄的行中存放, 通常几个级别高.
- 播放器如何工作: 在这些拥挤的区域中，散布梁实现精确的放置和检索. 它们的稳定性阻止了摇摆, 允许操作员以毫米精度插入位置, 最大化存储空间.

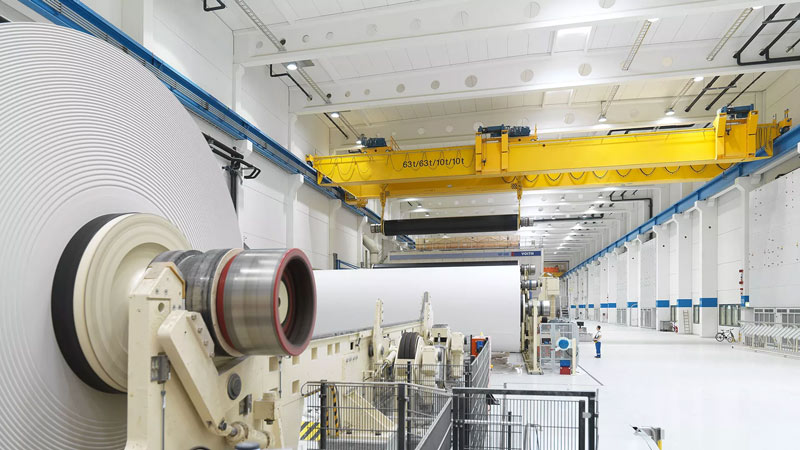

起重机J型造纸厂
造纸厂设备参数的起重机撒布机
| 类别 |
范围 |
价值 & 单元 |
| 核心性能 |
额定容量 |
20 吨 (SWL), 可自定义 |
| 自重 |
〜2.5吨 |
| 值班班 |
FEM 2M / isalt6 |
| 几何维度 |
可调节的负载宽度范围 |
1500毫米至3500mm |
| 可调载荷核心直径范围 |
可调载荷核心直径范围 |
| 播放器长度 |
3800毫米 |
| 播放器宽度 |
1200毫米 |
| 播种器高度 |
850毫米 |
| 机械的 & 结构 |
提升速度 (提升/降低) |
0-8 每分钟仪表 |
| 遍历速度 (长途旅行) |
0-20 每分钟仪表 |
| 结构安全系数 |
4:1 (FEM标准) |
| 主框架材料 |
高强度钢S355JR |
| 力量 & 控制 |
电源 |
400伏特 / 50赫兹 |
| 控制模式 |
无线电遥控器 |
| 外壳保护等级 |
IP65 |
| 液压系统工作压力 |
220 酒吧 |
| 功能功能 |
下巴打开/关闭 |
液压同步 |
| 最大夹紧力 |
30 公斤 |
| 头部旋转 (倾斜) 范围 |
±180度 |
| 集成称重系统的精度 |
±0.5％全尺度 |
| 安全 & 环境 |
工作温度范围 |
-20°C至 +50°C |
| 相对湿度 |
到 95% 不调节 |

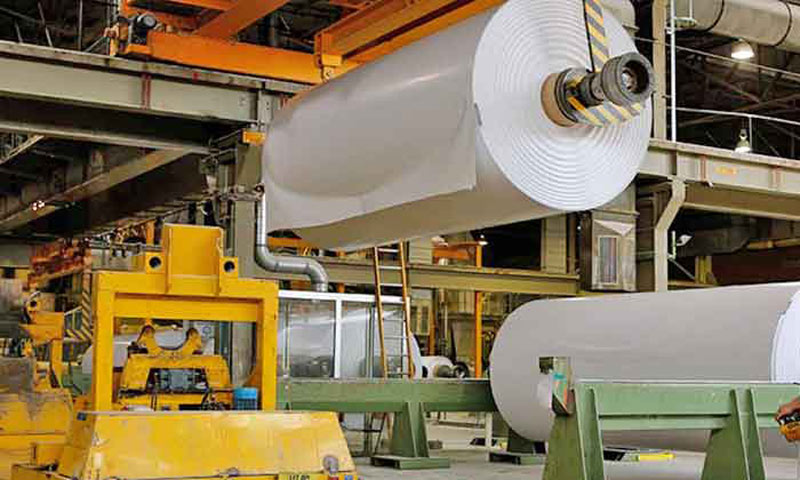

起重机
造纸厂定制服务的起重机撒布机
我们提供全面的按订单工程服务，以提供满足您独特的运营需求的散布解决方案.
1. 特定于应用程序的设计
- 一个. 自定义附件: 特定负载的专业附件工程 (例如。, 纸卷, C钩用于线圈, 板上的真空升降机, 抢捆).
- b. 结构适应: 修改播放器的几何形状和强度以适合您现有的起重机钩高度, 跑道跨度, 和间隙.
2. 功能定制
- 一个. 集成旋转: 添加机动旋转单元以精确的负载定位 (±180°或连续360°).
- b. 自动中心: 自动调整的手臂，自动将吊具以重力中心为中心.
- c. 称重 & 数据记录: 嵌入量表和RFID技术以权衡负载并在您的仓库管理系统中跟踪它们 (WMS).
- d. 完全自动化: 启用与工厂自动化系统无缝集成进行无人操作.

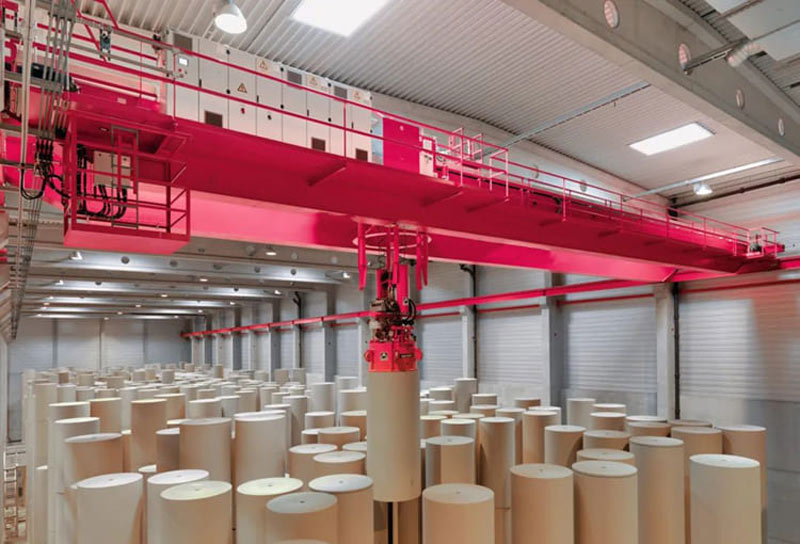

造纸厂定制的起重机撒布机
3. 控制 & 接口自定义
- 一个. 控制选项: 提供吊坠, 舱, 无线电遥控器, 或完全自动化的控制系统.
- b. 数据连接: 提供接口 (例如。, profinet, 以太网/IP) 与您的物联网和监视平台进行实时数据交换.
- c. 人机接口 (HMI): 自定义显示单元以显示关键数据（例如负载重量）, 夹紧压力, 和电池状态.
4. 安全 & 合规定制
- 一个. 环境适应: 为恶劣条件设计 (例如。, 耐腐蚀的涂料, 经过认证的爆炸性 (atex) 成分, 高温油漆).
- b. 冗余安全系统: 实施重复的液压固定阀, 双重紧急停止电路, 和超负荷保护.
- c. 区域保护: 集成激光扫描仪或反碰撞系统以定义安全的工作区域.
5. 项目 & 支持服务
- 一个. 现场调查 & 3D扫描: 进行精确的现场测量以确保完美合适并避免干扰.
- b. 工厂接受测试 (胖的): 邀请客户见证测试并批准设备.
- c. 安装 & 调试: 为现场设置和运营资格提供专家监督.
- d. 训练 & 文档: 提供全面的操作员和维护培训, 以及详细的多语言手册.
- e. 长期服务协议: 提供计划的维护和远程支持软件包，以确保最大的正常运行时间.
我们的自定义过程可确保您的播放器不仅是起重设备, 但是一个集成的, 高效的, 和安全的解决方案，可以提高您的生产力.

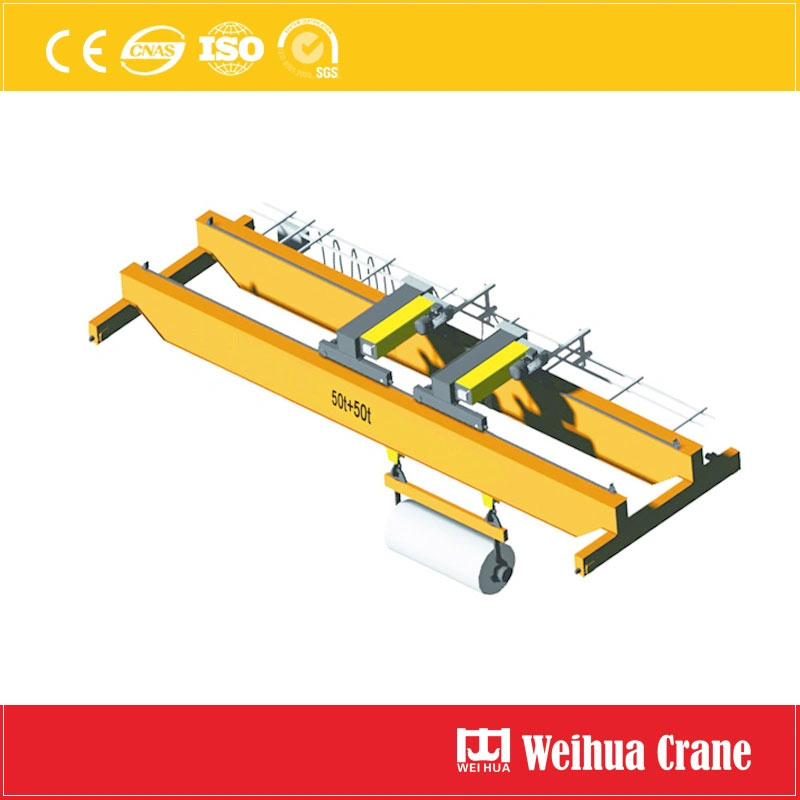

造纸厂的双梁桥起重机吊具
现代造纸厂的设计功能
- 1. 液压系统: 提供强大的功能, 安全抬起所需的受控夹具，而无需冲击负荷.
- 2. 自我升级 & 自动中心: 确保负载始终均匀抬起, 保持平衡和安全.
- 3. 适应性: 可调节的手臂可以处理各种滚动直径和宽度, 提高灵活性.
- 4. 集成自动化: 许多现代播放器可以与工厂的仓库管理系统接口 (WMS). 他们可以通过RFID标签或条形码自动识别滚动尺寸和权重, 将起重机引导到正确的存储位置.
- 5. 安全系统: 加载力矩指示器 (LMI), 反路系统, 超负荷保护是防止事故的标准.
使用专业吊具梁的好处
- 1. 增强产品质量: 消除对滚动边缘和表面的损害, 直接保护工厂的有价值产品并减少财务损失.
- 2. 提高运营效率: 允许更快的举起, 移动, 与吊索或链条相比，定位周期. 这加快了生产和运输时间表.
- 3. 提高安全性: 消除了工人在地面上固定吊索的需求. 安全, 自动抓地力大大降低了负载下降的风险, 创造更安全的工作环境.
- 4. 降低人工成本: 一个起重机操作员可以处理否则需要多个地面机组人员的任务.
- 5. 优化存储: 启用高湾, 高密度存储, 充分利用可用的仓库足迹.
制造商
造纸厂的起重机撒布机是一个典型的示例，说明了专业提升设备如何解决特定于行业的挑战. 它远不止是简单的起重设备; 它是纸张生产和物流链的组成部分. 通过确保安全, 高效的, 以及无损害的精致和重卷, 这些复杂的散布梁保护资产, 提高生产力, 并坚持全球造纸行业要求的严格质量标准. 投资合适的起重机撒布机技术是任何针对卓越运营的工厂的战略决定.
