Elektromanyetik kaldırma mıknatısları

Ürün çeşitleri & Spesifikasyonlar

Elektromanyetik kaldırma mıknatısları, tasarımlarına ve işledikleri yük türüne göre öncelikle iki ana tipte kategorize edilir.. Her biri belirli uygulamalar için tasarlanmıştır ve belirgin avantajlar sunar.

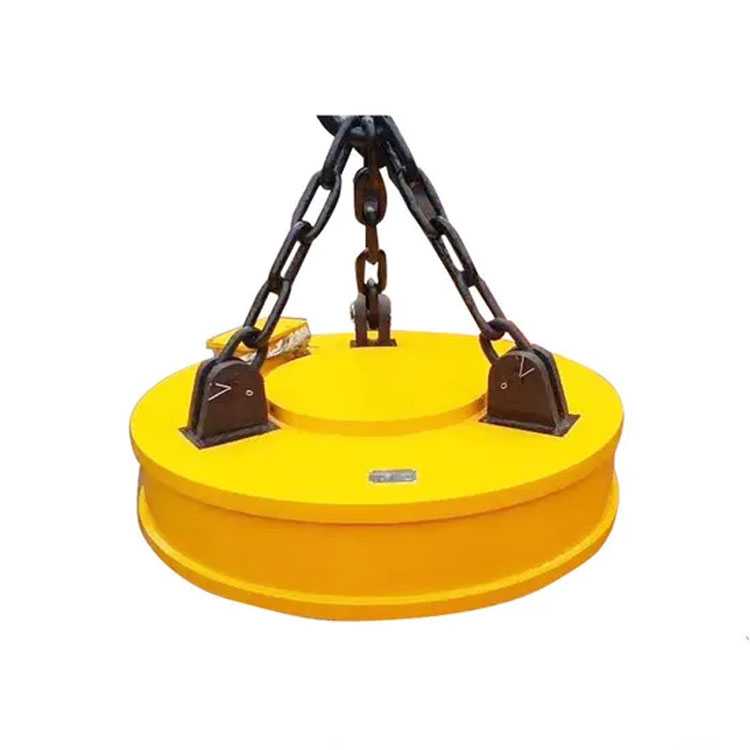

1. Dairesel elektromanyetik kaldırma mıknatısları

Dairesel mıknatıslar en yaygın tiptir, sağlam bir, tek bir büyük bobin içeren dairesel gövde. Çok çeşitli hurda metalleri işlemek için idealdirler, Küçük dönüşlerden büyük parçalara, ve aynı anda birden fazla öğeyi kaldırmak için mükemmel.

Temel parametreler (Tipik aralık)：

Parametre	Spesifikasyon
Çap	18 inç 60 inç (460 mm 1520 mm).
Kaldırma kapasitesi	Malzeme tipine ve mıknatıs boyutuna göre önemli ölçüde değişir.
Hurda çeliğinde	500 lbs 30,000+ lbs (230 kg yapmak 13,600+ kilogram) mıknatıs başına.
Katı çelik plakada	Belirli bir mıknatıs boyutu için hurda kaldırma kapasitesinin 5 katına kadar
Güç tüketimi	1.5 kw yapmak 10 KW, Mıknatıs boyutuna bağlı olarak.
Gerilim	Tipik olarak 230V DC veya 460V DC (ayrı bir doğrultucu kontrol paneli gerektirir).
Ağırlık	500 lbs 6,000 lbs (230 kg yapmak 2,700 kilogram).
Emniyet faktörü	Bir ile tasarlanmış 3:1 emniyet faktörü (Örn., için derecelendirilmiş bir mıknatıs 10,000 LBS'nin nihai bir ayrılık gücü var 30,000 lbs).

Tipik uygulamalar

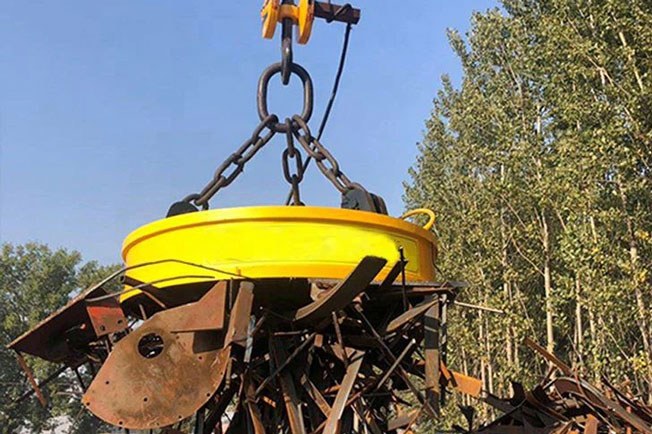

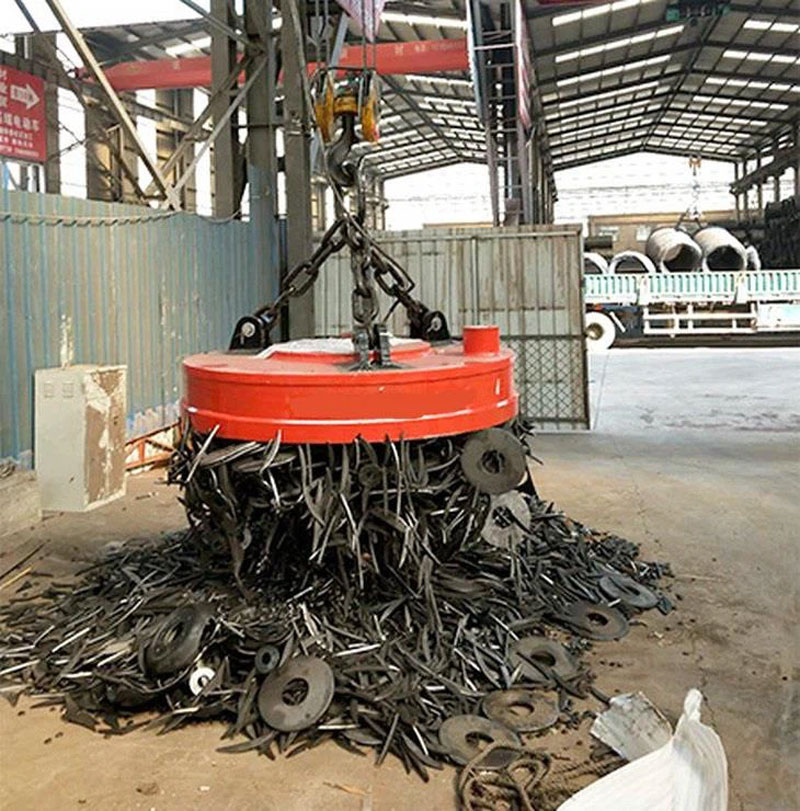

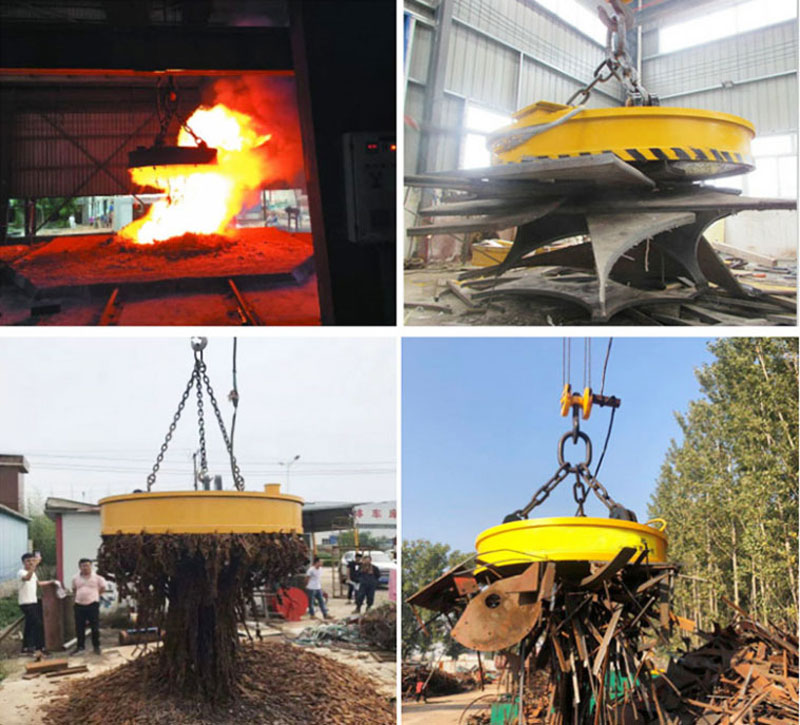

1.1 İşlem hurda çeliği

Dairesel elektromanyetik kaldırma mıknatısları

1.2 İşlem hurda çeliği

Dairesel elektromanyetik kaldırma mıknatısları

1.3 İşlem hurda çeliği

Dairesel elektromanyetik kaldırma mıknatısları

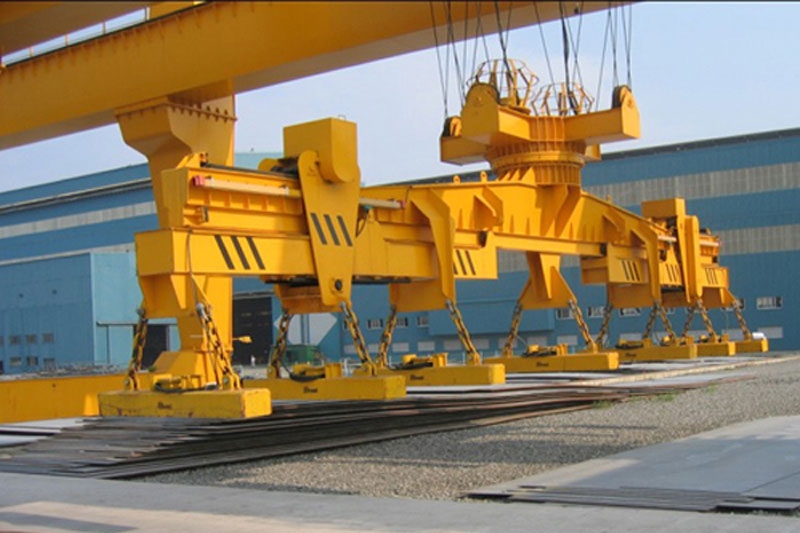

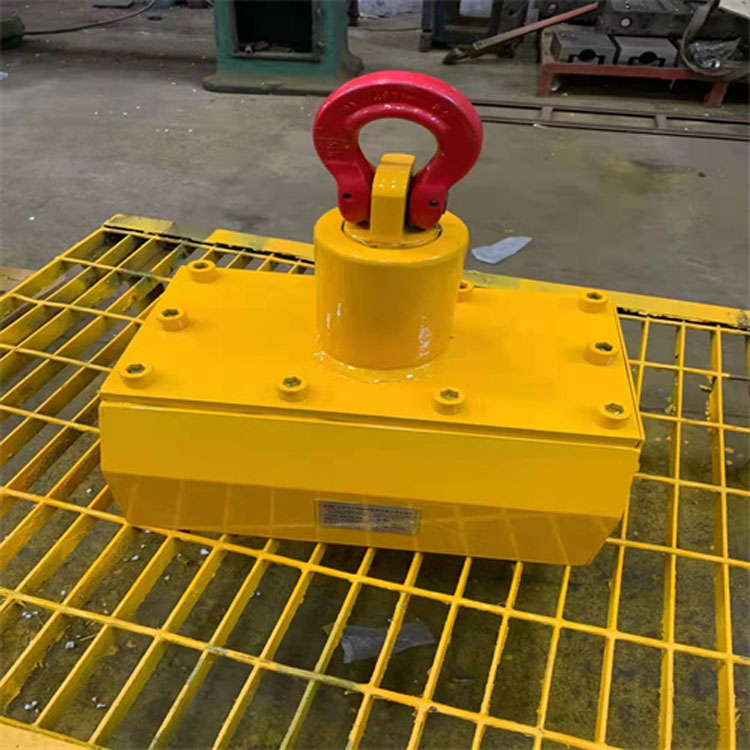

2. Dikdörtgen Elektromanyetik Kaldırma Mıknatısları (İki kutuplu mıknatıslar)

Dikdörtgen mıknatıs, Genellikle bi kutuplu mıknatıslar denir, bir boşlukla ayrılmış iki manyetik kutup var. Bu tasarım, uzun süredir işlemek için ideal derin bir manyetik alan yaratır, Çelik plakalar gibi yapısal malzemeler, kiriş, borular, ve güvenli bir tabakalar, dengeli bekletme.

Temel parametreler (Tipik aralık)：

Parametre	Spesifikasyon
Boyutlar	Uzunlukları 3 ft yapmak 10 ft (0.9 m to 3 M); genişlikler 1 ft yapmak 3 ft (0.3 m to 0.9 M).
Kaldırma kapasitesi	Belirli bir kalınlıktaki plakalar için genellikle ayak başına derecelendirilir.
Çelik tabakta	1,000 lbs 8,000 ayak başına lbs (1,500 kg yapmak 12,000 metre başına kg).
Güç tüketimi	2 kw yapmak 15 KW.
Gerilim	Tipik olarak 230V DC veya 460V DC.
Ağırlık	1,000 lbs 10,000 lbs (450 kg yapmak 4,500 kilogram).

Tipik uygulamalar

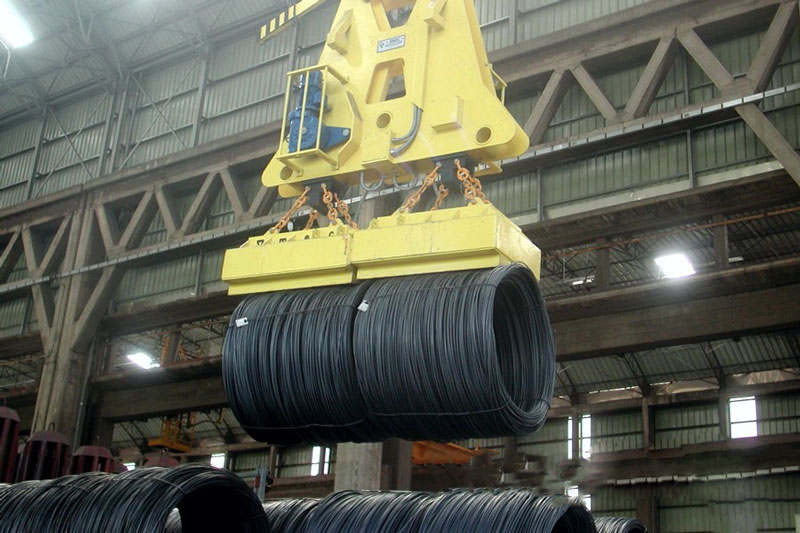

2.1 Çelik bobinlerin kullanımı

Çelik bobinlerin kullanımı

Çelik bobinlerin kullanımı

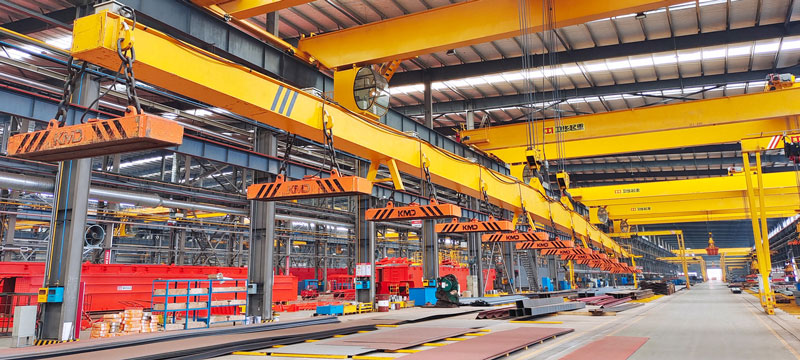

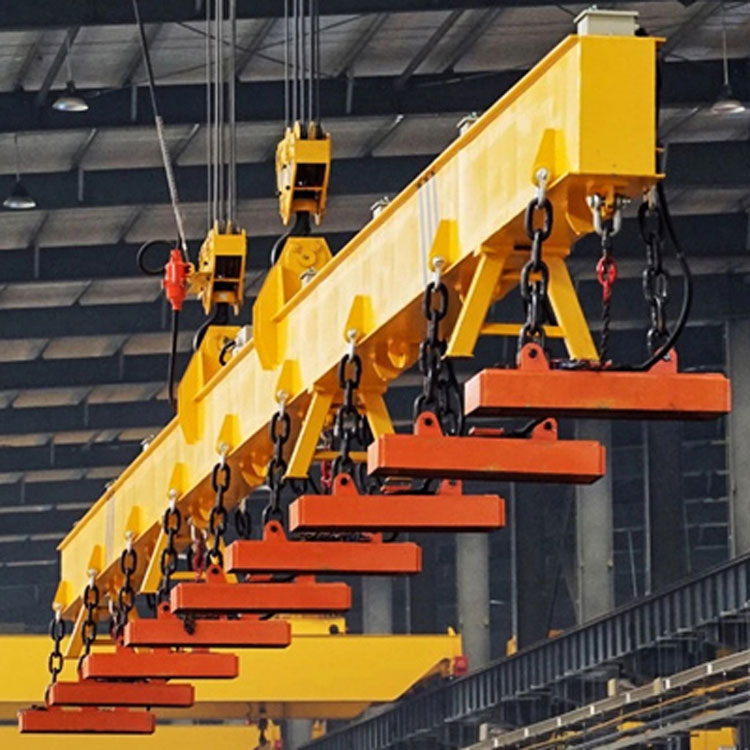

3. Işına monte edilmiş elektromanyetik kaldırma mıknatısları

Işın monte elektromanyetik kaldırma mıknatısları kaldırma ve taşıma kütükleri, iç içi, kütük ve daha fazlası.

Tipik uygulamalar

3.1 Kütüklerin işlenmesi

Kütüklerin işlenmesi

Kütüklerin işlenmesi

Kütüklerin işlenmesi

Anahtar bileşenler & Sistem Gereksinimleri

Tam bir elektromanyetik kaldırma sistemi, sadece mıknatıstan daha fazlasını içerir:

• 1. Mıknatıs: Çekirdek kaldırma cihazı.
• 2. Kontrol Paneli / Doğrultucu: AC gücünü tesis kaynağından mıknatıs için DC gücüne dönüştüren önemli bir bileşen. Ayrıca gibi güvenlik sistemlerine de ev sahipliği yapar:
  • Yedek gücü (Akü yedekleme): Ana elektrik kesintisi durumunda mıknatısa güç sağlar, düşmüş yükleri önlemek ve güvenliği sağlamak.
  • Deşarj modülleri: Mıknatıs kapatıldığında manyetik enerjiyi güvenli bir şekilde dağıtın.
• 3. Kablo makarası: Kontrol paneli ile mıknatıs arasındaki güç kablosunu yönetir, özellikle uzun seyahat mesafelerine sahip vinçlerde.

Elektromanyetik kaldırma sistemlerinin avantajları

• 1. Derin manyetik penetrasyon: Birden çok katman veya malzeme yığınlarını kaldırabilir.
• 2. Olağanüstü verimlilik: Mekanik eklere kıyasla daha hızlı döngü süreleri.
• 3. Güvenli Kavrama: Yük üzerinde tam 360 derecelik bir tutuş sağlar.
• 4. Minimal bakım: Mıknatısın kendisinde hareketli parça yok.
• 5. Dayanıklılık: Sert endüstriyel ortamlara dayanacak ağır hizmet tipi çelik kasalar ve darbeye dayanıklı bobinlerle inşa edilmiş.

Önemli güvenlik hususları

Elektromanyetik kaldırıcılar kullanırken güvenlik çok önemlidir. Temel özellikler ve protokoller:

• 1. Otomatik yedekleme sistemleri: Elektrik kesintileri sırasında felaket yük damlalarını önlemek için gerekli.
• 2. Düzenli muayene: Bobin direnci ve yalıtım düzenli olarak kontrol edilmelidir.
• 3. Ağırlık Bilinçini Yükle: Operatör, yükün ağırlığını her zaman bilmeli ve bu belirli malzeme için mıknatısın nominal kapasitesini aşmamasını sağlamalıdır..
• 4. Yüzey teması: Mıknatıs, güvenli bir tutuş için malzeme ile tam temas kurmalıdır.

Elektromanyetik kaldırma mıknatısları kanıtlanmış, güçlü, ve demirli metal endüstrisinde malzeme kullanımı için verimli bir çözüm. Doğru tipi seçerek - çok yönlü hurda işlemesi için dairesel veya uzun yapısal öğeler için dikdörtgen - işler operasyonel verimliliklerini ve güvenliklerini önemli ölçüde artırabilir.

Özel uygulamanızı tartışmak ve ihtiyaçlarınız için mükemmel elektromanyetik kaldırma çözümünü bulmak için bugün teknik satış ekibimizle iletişime geçin.
