การวาดบล็อกตะขอเครน

เมื่อพูดถึงอุปกรณ์ยกของหนัก, ก บล็อกตะขอเครน เป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดที่ช่วยให้มั่นใจในการจัดการน้ำหนักบรรทุกได้อย่างปลอดภัยและมีประสิทธิภาพ. การทำความเข้าใจรายละเอียดการออกแบบและการเขียนแบบของบล็อกตะขอเครนถือเป็นสิ่งสำคัญสำหรับวิศวกร, ตัวดำเนินการ, และทีมงานซ่อมบำรุงเหมือนกัน. ในโพสต์บล็อกนี้, เราจะอธิบายว่าก ตะขอและบล็อกเครน เป็น, ส่วนประกอบทั่วไปของมัน, วิธีอ่านแบบบล็อกตะขอเครน, และเหตุใดการเขียนแบบที่แม่นยำจึงมีความสำคัญในอุตสาหกรรมการยก.

Crane Hook Block คืออะไร?

ก บล็อกตะขอเครน เป็นชุดประกอบที่มีตะขอเครน, มัด (รอก), กรอบบล็อก, ตลับลูกปืน, และสลักนิรภัย. บล็อกนี้เชื่อมต่อกับเชือกลวดหรือโซ่รอกของเครนและส่งแรงยกไปยังโหลด. โดยผสมผสานหลายมัดเข้าด้วยกัน, บล็อกตะขอช่วยลดความตึงของเชือกลวด, ช่วยให้สามารถยกของที่หนักกว่าได้โดยใช้ความพยายามน้อยลงและมีความปลอดภัยที่ดีขึ้น.

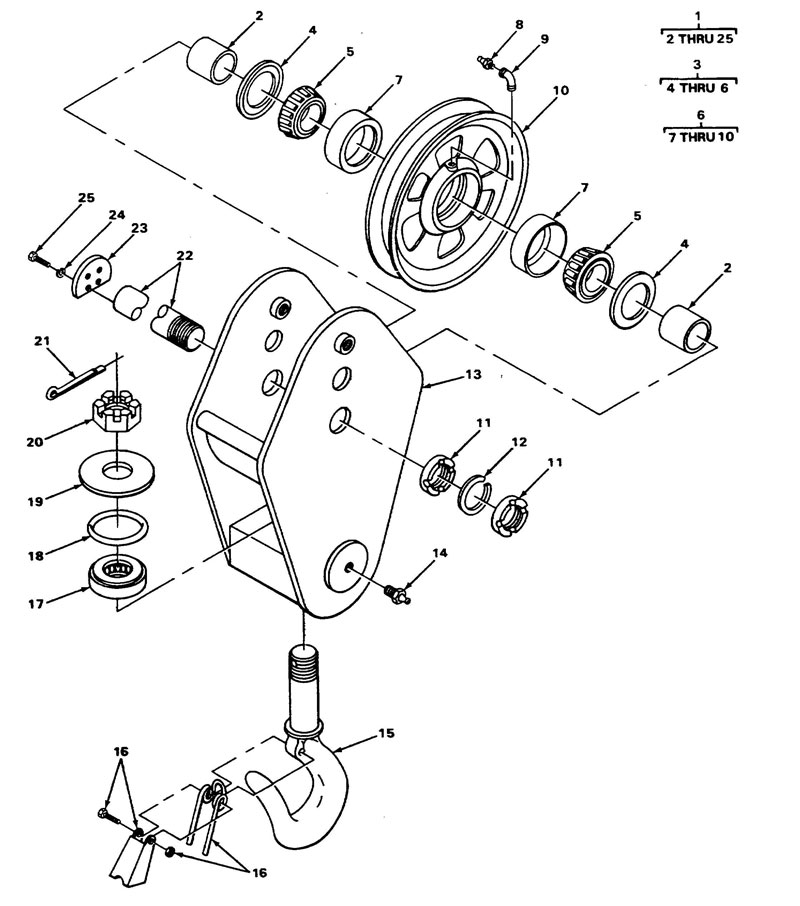

ส่วนประกอบสำคัญที่แสดงในการวาดแบบบล็อกตะขอเครน

แม่นยำ การเขียนแบบบล็อกตะขอเครน โดยทั่วไปจะแสดงส่วนประกอบและมิติที่สำคัญทั้งหมด. ต่อไปนี้เป็นองค์ประกอบหลักที่มักจะรวมอยู่ด้วย:

• ตะขอ: องค์ประกอบรับน้ำหนักหลัก, มักหลอมจากเหล็กที่มีความแข็งแรงสูงและมีสลักนิรภัย.

• มัด: ล้อมีร่องนำเชือกลวดและให้ข้อได้เปรียบทางกล.

• บล็อคเฟรม: ตัวเรือนที่ยึดมัดและตะขอเข้าด้วยกัน.

• แบริ่งและเพลา: ช่วยให้สามารถหมุนมัดได้อย่างราบรื่น.

• สลักนิรภัย: ป้องกันไม่ให้โหลดหลุดออกจากตะขอโดยไม่ตั้งใจ.

• ชุดประกอบแบบหมุน (ไม่จำเป็น): ช่วยให้ตะขอหมุนได้อย่างอิสระ, หลีกเลี่ยงการบิดเชือก.

การวาดบล็อกตะขอเครนโดยละเอียดจะให้มิติสำหรับแต่ละส่วน, ข้อมูลจำเพาะของวัสดุ, การให้คะแนนโหลด, และคำแนะนำในการประกอบ.

วิธีการอ่านแบบบล็อกตะขอเครน

การอ่าน การเขียนแบบบล็อกตะขอเครน ต้องใช้ความรู้พื้นฐานการเขียนแบบเครื่องกล. นี่คือเคล็ดลับบางประการ:

• 1. ทำความเข้าใจกับวิว: ภาพวาดมักมีด้านหน้าด้วย, ด้านข้าง, และมุมมองด้านบนเพื่อความชัดเจน.

• 2. ตรวจสอบขนาด: มองหาขนาดโดยรวม, เส้นผ่านศูนย์กลางมัด, ตะขอคอเปิด, และขนาดตลับลูกปืน.

• 3. ระบุพิกัดโหลด: ตรวจสอบเสมอว่าตะขอเกี่ยวมีคุณสมบัติตรงตามข้อกำหนดความสามารถในการยกของเครนของคุณ.

• 4. วัสดุและมาตรฐาน: แบบร่างที่ดีจะระบุเกรดวัสดุและความสอดคล้องกับมาตรฐานอุตสาหกรรม (เช่น, จาก, ISO).

• 5. หมายเหตุประกอบ: ให้ความสนใจกับหมายเหตุเกี่ยวกับการหล่อลื่น, แรงบิดของสายฟ้า, และการตรวจสอบความปลอดภัย.

เหตุใดการเขียนแบบ Hook Block ที่แม่นยำจึงมีความสำคัญ

แม่นยำ ภาพวาดบล็อกตะขอเครน มีความสำคัญด้วยเหตุผลหลายประการ:

• 1. ความปลอดภัย: บล็อกที่ออกแบบและผลิตอย่างเหมาะสมช่วยลดความเสี่ยงของความล้มเหลวทางกล.

• 2. การซ่อมบำรุง: ภาพวาดที่ชัดเจนช่วยให้ช่างเทคนิคเปลี่ยนชิ้นส่วนได้อย่างถูกต้องและดำเนินการตรวจสอบตามปกติ.

• 3. การปรับแต่ง: วิศวกรสามารถปรับการออกแบบบล็อกตะขอสำหรับการใช้งานเฉพาะได้, เช่นการยกนอกชายฝั่งหรือทาวเวอร์เครนที่มีความจุสูง.

• 4. การปฏิบัติตาม: ผู้ผลิตและผู้ปฏิบัติงานต้องปฏิบัติตามมาตรฐานที่เข้มงวดเพื่อให้เป็นไปตามข้อกำหนดด้านกฎระเบียบและเงื่อนไขการประกันภัย.

คำถามที่พบบ่อย: การวาดบล็อกตะขอเครน

ไตรมาสที่ 1: บล็อกตะขอเครนใช้ทำอะไร?

A1: ตะขอเครนคือชุดประกอบที่เชื่อมต่อเชือกลวดของเครนเข้ากับน้ำหนักบรรทุก. รวมถึงมัดที่ช่วยเพิ่มความสามารถในการยก, ตะขอสำหรับรับน้ำหนัก, และส่วนประกอบด้านความปลอดภัยเพื่อให้แน่ใจว่าการยกมีความปลอดภัย.

ไตรมาสที่ 2: เหตุใดการวาดบล็อกตะขอเครนแบบละเอียดจึงมีความสำคัญ?

A2: การวาดภาพโดยละเอียดช่วยให้มั่นใจได้ว่าบล็อกตะขอได้รับการออกแบบ, ผลิต, และประกอบอย่างถูกต้องตามมาตรฐานความปลอดภัย. ให้ข้อมูลมิติที่ชัดเจน, วัสดุ, และการประกอบ, ช่วยป้องกันความล้มเหลวและอุบัติเหตุ.

ไตรมาสที่ 3: ควรตรวจสอบบล็อกตะขอเครนบ่อยแค่ไหน?

A3: การตรวจสอบอย่างสม่ำเสมอเป็นสิ่งสำคัญ. ควรทำการตรวจสอบด้วยสายตาก่อนการใช้งานแต่ละครั้ง, และการตรวจสอบอย่างละเอียด—การตรวจสอบการสึกหรอ, รอยแตก, หรือการเสียรูป ควรทำเป็นระยะตามแนวทางของผู้ผลิตและกฎระเบียบด้านความปลอดภัยในท้องถิ่น.

ไตรมาสที่ 4: ฉันสามารถปรับแต่งการออกแบบบล็อกตะขอเครนได้หรือไม่?

A4: ใช่. ผู้ผลิตหลายรายเสนอตะขอเครนแบบสั่งทำพิเศษซึ่งออกแบบมาเพื่อเงื่อนไขการยกเฉพาะ, ความสามารถในการรับน้ำหนัก, และสภาพแวดล้อมการดำเนินงาน. ภาพวาดแบบกำหนดเองทำให้มั่นใจได้ว่าบล็อกนั้นตรงตามข้อกำหนดของโครงการเฉพาะ.

คำถามที่ 5: ฉันจะหาแบบบล็อกตะขอเครนได้ที่ไหน?

A5: คุณสามารถขอแบบจากผู้ผลิตเครนหรือบล็อกตะขอได้. เพื่อวัตถุประสงค์ในการเปลี่ยนหรือบำรุงรักษา, โปรดดูแบบร่างอุปกรณ์ดั้งเดิมหรือปรึกษาวิศวกรที่ผ่านการรับรองเสมอเพื่อให้มั่นใจถึงความเข้ากันได้และความปลอดภัย.

บทสรุป

ตะขอเครนเป็นส่วนเล็กๆ แต่ทรงพลังของระบบเครนทุกชนิด. มีรายละเอียดดี การเขียนแบบบล็อกตะขอเครน เป็นสิ่งล้ำค่าสำหรับการออกแบบที่ปลอดภัย, การผลิต, การติดตั้ง, และการบำรุงรักษา. ไม่ว่าคุณจะเป็นวิศวกรที่กำลังร่างอุปกรณ์ใหม่หรือผู้ปฏิบัติงานตรวจสอบอุปกรณ์ของคุณ, อ้างอิงถึงภาพวาดที่ถูกต้องเสมอเพื่อให้มั่นใจในการยกที่เชื่อถือได้.
