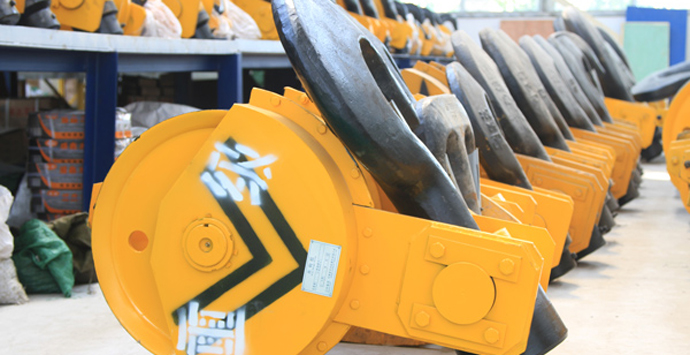

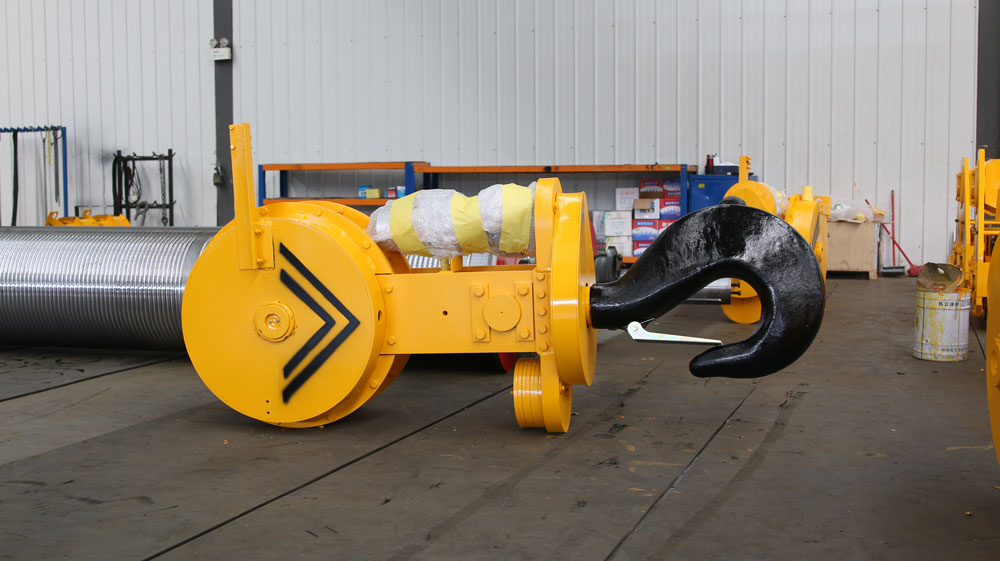

Crochets de grue pivotant

Paramètres des crochets de grue pivotants

Angle de rotation

Caractéristiques de scrochets de grue pivotants

• 1. Matériaux à haute résistance et conception légère: Les crochets de grue pivotants sont en acier allié 42CrMo/35CrMo. Après traitement thermique de trempe et revenu, la résistance à la traction atteint ≥1200MPa et la limite d'élasticité est ≥850MPa. Il présente à la fois une ténacité et une résistance à la fatigue élevées. Grâce à une conception d'optimisation de la topologie et à une technologie de forgeage de précision, le poids du crochet est réduit de 15%-20% par rapport aux crochets traditionnels, ce qui réduit la consommation d'énergie de la charge de la grue.
• 2. Système de rotation de grue: La configuration composite des roulements à billes à contact oblique à double rangée (supportant une force axiale) et roulements à rouleaux croisés (force radiale du roulement) réduit la résistance à la rotation de 40%. Passes 100,000 essai de rotation (ISO 4309 standard) sans usure visible ni dégradation des performances.

Scénarios d'application clés de l'industrie

• 1. Crochets de grue pivotants pour port: manutention des conteneurs, opérations de vraquier.
• 2. Crochets de grue pivotants pour une nouvelle énergie: levage de tour d'énergie éolienne et installation de supports photovoltaïques.
• 3. Crochets de grue pivotants pour une fabrication intelligente: ligne de production automobile, fabrication industrielle.
• 4. Crochets de grue pivotants pour secours d'urgence: reconstruction après catastrophe, sauvetage spécial.

Afin d'améliorer les capacités de protection de sécurité des crochets de grue pivotante, Le groupe Weihua a repensé et développé des éléments clés de l'équipement et combiné des capteurs de haute précision pour surveiller dynamiquement la charge en temps réel des crochets de la grue pivotante.. Combiné avec le système de surveillance de protection multiple, la sécurité et la fiabilité des crochets de grue pivotants produits par Weihua sont augmentées de 70% par rapport aux crochets ordinaires.

Le mécanisme multi-anti-découplage des crochets de grue pivotants développé indépendamment par le groupe Weihua a des fonctions telles qu'une languette de verrouillage mécanique, freinage électromagnétique, surveillance en temps réel, protection contre les surcharges, et portez un avertissement. La languette autobloquante à ressort a une force d'ouverture et de fermeture ≥200N, garantissant que l'objet hissé reste verrouillé même lorsqu'il est accidentellement incliné. Le verrouillage électromagnétique se déclenche au moment d'une panne de courant, et le temps de réponse est <0.1 secondes pour éviter tout glissement lors d'une panne de courant. Le capteur infrarouge intégré surveille l'état de fermeture de la languette en temps réel, et double l'alarme grâce au voyant d'avertissement LED et au buzzer lorsqu'une anomalie se produit. Le capteur de type charge de levage peut surveiller l'état de contrainte du crochet en temps réel avec une précision de ± 1 % FS, et les données sont transmises sans fil à la salle de contrôle. Lorsque la charge dépasse 110% de la valeur nominale, la puissance de levage est automatiquement coupée et un freinage d'urgence est déclenché. Une échelle d'usure laser est placée à la gorge du crochet. Lorsque le degré d'usure est ≥10 %, une alarme au niveau du système sera déclenchée et la maintenance sera mise hors service.
