Containerkran -Spreizer für Port Terminals

Container -Spreizentypen

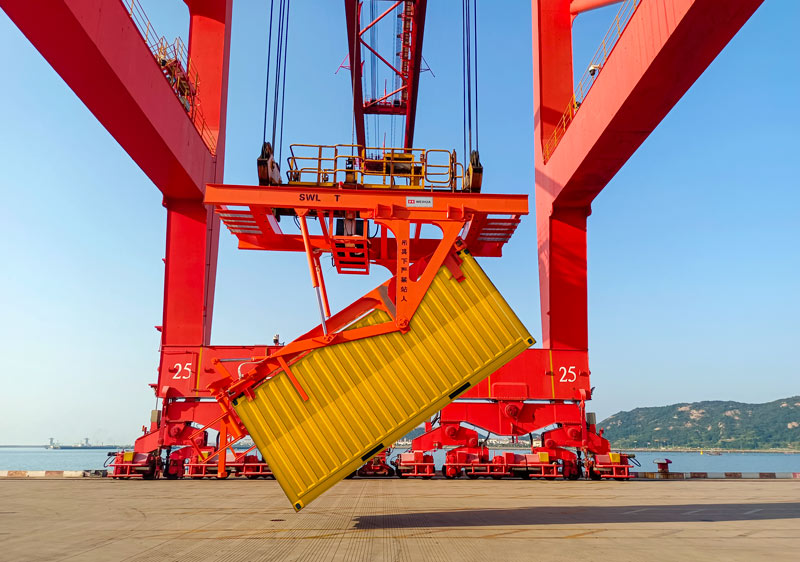

Einzelkasten -Tipper -Behälter -Spreifer

Split Typ Drehübersetzungsbehälter Spreizer



Was genau ist ein Container -Spreifer??

In einfachen Worten, Ein Spreizer ist ein spezielles Hebegerät, das am Ende eines Kran -Hebezeugsystems angebracht ist. Es ist groß, Stahlrahmen, das für die vier oberen Ecken eines Standardversandbehälters ausgestattet ist, zulassen, dass es angehoben wird, bewegt, und veröffentlicht mit absoluter Sicherheit.

Es ist die entscheidende Schnittstelle zwischen Kran und Behälter. Ohne einen standardisierten Spreizer, Die Effizienz der Containerisierung - das Konzept, das den Versand revolutionierte - würde einfach nicht existieren.

Streuhelfer -Kran -Container

Wie funktioniert es? Die Magie der Twistlocks

Die Kernfunktion eines Spreizers hängt von einem brillanten Mechanismus ab: der Twistlock.

An jeder Ecke des Spreizers, Es gibt einen rotierenden konischen Kopf (der Twistlock) Das passt genau in die Standard -Eckgusslöcher auf einem Behälter. Hier ist der Prozess:

• 1. Positionierung: Der Kranoperator senkt den Spreizer über den Behälter, Ausrichten der Twistlocks mit den Eckguss.
• 2. Landung: Der Spreizer „landet“ am Behälter, mit den Twistlock -Köpfen, die in die Löcher eintreten.
• 3. Sperren: Der Bediener aktiviert den Mechanismus. Die Twistlocks drehen sich 90 Grad, das Innere der Ecke gießen und ein sicheres Schaffen erzeugen, mechanisches Schloss.
• 4. Heben: Der Kran hebt den Behälter. Das gesamte Gewicht wird jetzt durch die Twistlocks auf den Spreizer und den Kran übertragen.
• 5. Freigeben: Sobald sich der Behälter in seiner neuen Position befindet, Die Twistlocks drehen sich in ihre ursprüngliche Position zurück und ziehen sich zurück, den Behälter freigeben.

Dieser gesamte Vorgang kann in Sekunden abgeschlossen werden, Ein Beweis für die Zuverlässigkeit und Technik des Spreizers.

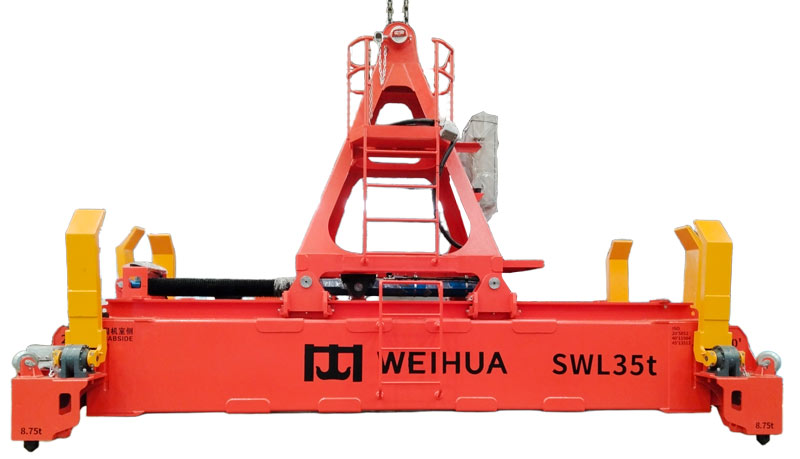

40 Tonaler Kranbehälter -Spreizer

Technische Spezifikationstabelle von Container Spreadter

Parameter	Beschreibung & Typische Werte
Hebekapazität (Swl)	40 Tonnen, 50 Tonnen, 65 Tonnen, 75 Tonnen
Tarifgewicht	8,000 kg - 12,000 kg
Teleskopbereich	20 ft zu 45 ft
Containerbreite	8 ft (2,438 mm)
Hebenshöhe	Top Lift / Bodenlift
Twistlocks	Automatisch, Halbautomatisch, Handbuch
Anzahl der Twistlocks	4 (Top Lift), 8 (Spitze & Bodenlift)
Kopffreiheit (Min./max.)	Z.B., 150 mm / 750 mm
Stromversorgung	400V / 480V und, 50/60 Hz
Stromverbindung	Kabelrollen, Energiekette (Girlande)
Steuerungssystem	Plc (Programmierbarer Logikcontroller)
Besondere Merkmale	Waagesystem: Genauigkeit (Z.B., ± 1% fs) Laser -Leitsystem Containerpositionen Anti-Sway-System Ferndiagnostik
Umweltbewertung	IP55, IP56
Betriebstemperatur	-20° C bis +50 ° C.
Abmessungen (L x w x h)	Z.B., 12.2m x 2,6 m x 1,2 m

STS Crane Container Spreader

Was sind die Arten von Container -Kran -Spreizern??

Während das Grundprinzip das gleiche ist, Spreizer sind in verschiedenen Typen erhältlich, um die heute verwendete Container zu bewältigen:

• 1. Fixe Spreaders: Für eine einzelne Behälterlänge entwickelt (Z.B., 20ft oder 40ft). Sie sind robust und einfach, aber es fehlt keine Flexibilität.
• 2. Teleskope: Der häufigste Typ in modernen Terminals. Sie können ihre Länge anpassen, um mehrere Behältergrößen zu verarbeiten (Z.B., 20ft, 40ft, und 45 Fuß) automatisch. Diese Flexibilität ist der Schlüssel zum Umgang mit gemischten Behälterlasten auf einem Schiff oder im Hof.
• 3. Twin-twenty Spreaders (oder "TwinLifts"): Ein spezialisierter Spreider, der zwei 20-Fuß-Behälter gleichzeitig anheben kann. Dies verbessert die Effizienz bei der Arbeit mit kleineren Kisten dramatisch.

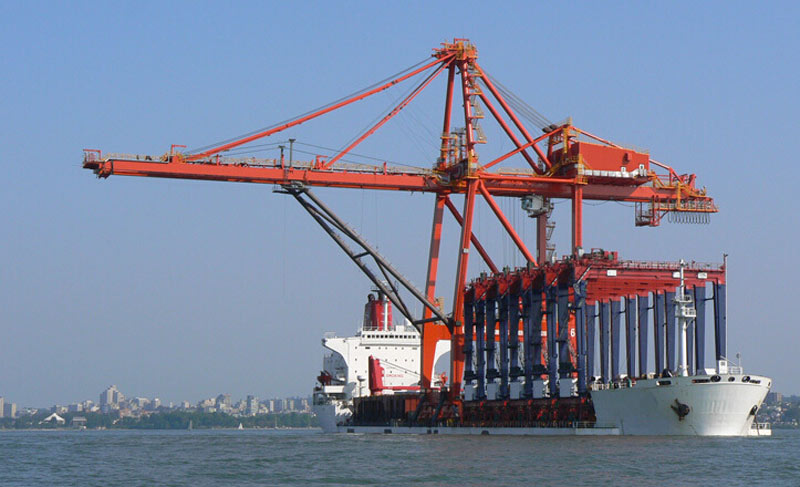

Panamax Container Crane Spreader

Mehr als nur ein Haken: Der "intelligente" Spreifer

Die heutigen Spreizer sind alles andere als einfache mechanische Rahmen entfernt. Sie sind voller Technologie und Funktionen, die die Sicherheit und Effizienz verbessern:

• 1. Waagesysteme: Integrierte Sensoren messen das Gewicht des Behälters so genau, wie er angehoben wird, Bereitstellung kritischer Daten für die Gefäßstabilität und die Hofplanung.
• 2. Leitsysteme: Kameras und Laser helfen dem Kranbetreiber, den Spreizer perfekt mit dem Behälter aus einer großen Höhe auszurichten, Reduzierung der Zykluszeiten und das Risiko eines Schadens.
• 3. Autosperre: Automatisierte Systeme bestätigen, wann alle Twistlocks vor dem Heben sicher engagiert sind, Verhinderung katastrophaler Unfälle.

• 4. Containererkennung: Erweiterte Systeme können sogar die Containernummer identifizieren und ihren Status automatisch überprüfen.

Warum der Spreizer ein Logistikbetrieb ist

Der bescheidene Spreifer ist ein Eckpfeiler des globalen Handels. Seine Zuverlässigkeit und Geschwindigkeit wirken sich direkt auf den Portdurchsatz aus - die Anzahl der Container, die ein Terminal pro Stunde bewegen kann. Schnellere Radfahrzeiten bedeuten, dass Schiffe weniger Zeit im Hafen verbringen, Dies spart Reederunternehmen Millionen von Dollar und hält die globale Lieferkette reibungslos in Bewegung.

Wenn Sie das nächste Mal sehen, dass ein Containerschiff geladen oder entladen wird, Nehmen Sie sich einen Moment Zeit, um den Komplex zu schätzen, kraftvoll, und intelligentes Stück Engineering am Ende des Krankabels. Der Container -Kran -Spreifer ist der unbesungene Held, der buchstäblich den globalen Handel zusammenschließt.
