Rozrzutnik dźwigowy do papierni

Co to jest rozrzutnik dźwigowy?

Rozrzutnik dźwigowy to osprzęt podnoszący, który łączy się z wciągnikiem suwnicy. Jego podstawową funkcją jest równomierne rozłożenie siły podnoszenia na ładunek, zapobiegając uszkodzeniom i zapewniając stabilność. W papierniach, te rozpórki są projektowane na zamówienie do obsługi określonych typów ładunków, przede wszystkim duże, ciężki, i często delikatne zwoje papieru.

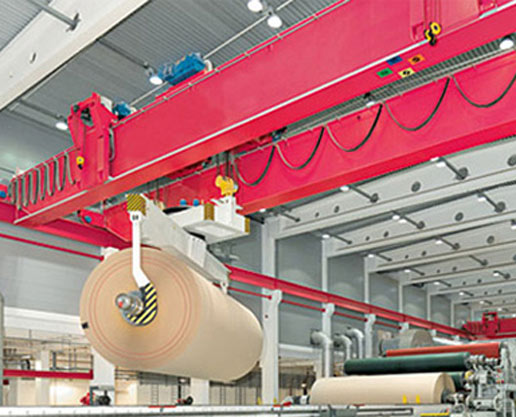

Rozrzutnik dźwigowy pomostowy dla papierni

Kluczowe funkcje i zastosowania belek rozporowych papierni

1. Postępowanie z gotowymi rolkami papieru:

Jest to najczęstsza i najbardziej krytyczna aplikacja. Gotowe rolki papieru, znane również jako bułki rodzicielskie lub bułki jumbo, są niezwykle ciężkie (ważący kilka ton), mają precyzyjną, cylindryczną formę, i mieć wykończone powierzchnie, które muszą pozostać nieskazitelne.

• Jak działa rozrzutnik: Rozpieracz rolek papieru zazwyczaj jest samocentrujący, adjustable hydraulic arms that grip the core of the roll from the inside. This “core-gripping” or “mandrel” design ensures that the compressive force of lifting is applied to the strong cardboard core, not the delicate paper surface, eliminating any risk of crushing or denting.
• Lokalizacja: Used in the final stages of production to move rolls from the winder to wrapping stations, składowanie, and eventually onto trucks or railcars for shipment.

2. Handling Pulp Bales and Raw Materials:

Paper mills process vast quantities of raw materials like wood pulp, which is often compressed into large, dense bales for transport and storage.

• Jak działa rozrzutnik: For this application, spreaders are equipped with multiple gripper claws or a “squeeze-type” mechanism that can securely clamp the entire bale. Rozrzutniki te zostały zbudowane z myślą o ekstremalnej wytrzymałości, aby poradzić sobie z ściernymi, a czasem trudnymi właściwościami surowców.

3. Toczenie i pozycjonowanie rolek:

Rolki papieru często wymagają obracania w celu kontroli, podawanie do maszyny, lub przepakowanie.

• Jak działa rozrzutnik: Zaawansowane rozrzutniki wyposażone są w głowicę obrotową czyli „uchylną”, która umożliwia operatorowi dźwigu precyzyjne obracanie rolki 90 Lub 180 stopni, gdy jest zawieszony, wszystko za pomocą prostego sterowania z kabiny dźwigu.

4. Magazynowanie i zarządzanie magazynem:

Magazyny nowoczesnych papierni charakteryzują się dużą gęstością, z bułkami przechowywanymi w ciasnych rzędach, często kilka poziomów.

• Jak działa rozrzutnik: Belki rozporowe umożliwiają precyzyjne umieszczanie i pobieranie rolek w tych zatłoczonych obszarach. Ich stabilność zapobiega kołysaniu, umożliwiając operatorom umieszczanie rolek we właściwej pozycji z milimetrową dokładnością, maksymalizując przestrzeń magazynową.

Rozrzutnik dźwigowy typu J do papierni

Rozrzutnik dźwigowy do parametrów wyposażenia papierni

Kategoria	Parametr	Wartość & Jednostka
Wydajność rdzenia	Pojemność znamionowa	20 mnóstwo (SWL), Możliwość dostosowania
	Ciężar własny	~2,5 tony
	Klasa obowiązków	MES 2 m / ISO M6
Wymiary geometryczne	Regulowany zakres szerokości ładunku	1500mm do 3500 mm
	Regulowany zakres średnicy rdzenia obciążenia	Regulowany zakres średnicy rdzenia obciążenia
	Długość rozrzutnika	3800mm
	Szerokość rozrzutnika	1200mm
	Wysokość rozrzutnika	850mm
Mechaniczny & Strukturalny	Prędkość podnoszenia (Podnoszenie/opuszczanie)	0-8 metrów na minutę
	Prędkość przesuwu (Długa podróż)	0-20 metrów na minutę
	Strukturalny współczynnik bezpieczeństwa	4:1 (Norma MES)
	Główny materiał ramy	Stal o wysokiej wytrzymałości S355JR
Moc & Kontrola	Zasilacz	400Wolty / 50Herc
	Tryb sterowania	Pilot radiowy
	Stopień ochrony obudowy	IP65
	Ciśnienie robocze układu hydraulicznego	220 bar
Funkcje funkcjonalne	Otwieranie/zamykanie szczęk	Hydrauliczny synchroniczny
	Maksymalna siła mocowania	30 kiloniutonów
	Obrót głowy (Przechylanie) Zakres	±180 stopni
	Dokładność zintegrowanego systemu ważenia	±0,5% pełnej skali
Bezpieczeństwo & Środowisko	Zakres temperatury roboczej	-20° C do +50 ° C.
	Wilgotność względna	Aż do 95% niekondensujący

Rozrzutnik dźwigowy do papierni

Rozrzutnik dźwigowy do usług dostosowywania papierni

Świadczymy kompleksowe usługi inżynieryjne na zamówienie, aby dostarczyć rozwiązanie rozrzutnika idealnie dostosowane do Twoich unikalnych potrzeb operacyjnych.

1. Projekt dostosowany do konkretnego zastosowania

• A. Niestandardowe załączniki: Inżynieria specjalistycznych osprzętów dla konkretnego ładunku (NP., chwytaki rdzeniowe do rolek papieru, Haki C do cewki, podnośniki próżniowe do arkuszy, chwyta do bel).
• B. Adaptacja strukturalna: Modyfikowanie geometrii i wytrzymałości rozpórki w celu dopasowania do istniejącej wysokości haka dźwigu, rozpiętość pasa startowego, i prześwity.

2. Dostosowanie funkcjonalne

• A. Zintegrowany obrót: Dodanie zmotoryzowanych jednostek obrotowych w celu precyzyjnego pozycjonowania ładunku (±180° lub ciągłe 360°).
• B. Automatyczne centrowanie: Samoregulujące ramiona, które automatycznie centrują rozpórkę na środku ciężkości ładunku.
• C. Ważenie & Rejestrowanie danych: Wbudowanie wag i technologii RFID w celu ważenia ładunków i śledzenia ich w systemie zarządzania magazynem (WMS-a).
• D. Pełna automatyzacja: Umożliwia bezproblemową integrację z systemami automatyki zakładu w celu obsługi bezzałogowej.

Dostosowany rozrzutnik dźwigowy do papierni

3. Kontrola & Dostosowywanie interfejsu

• A. Opcje sterowania: Oferuję wisiorek, kabina, pilot radiowy, lub w pełni zautomatyzowane systemy sterowania.
• B. Łączność danych: Dostarczanie interfejsów (NP., PROFINET, Ethernet/IP) do wymiany danych w czasie rzeczywistym z platformami IoT i monitoringu.
• C. Interfejs człowiek-maszyna (HMI): Dostosowywanie jednostek wyświetlania, aby wyświetlały krytyczne dane, takie jak masa ładunku, ciśnienie zacisku, i stan baterii.

4. Bezpieczeństwo & Dostosowanie zgodności

• A. Adaptacja środowiskowa: Projektowanie na trudne warunki (NP., powłoki odporne na korozję, posiada certyfikat przeciwwybuchowy (ATEX) komponenty, farby wysokotemperaturowe).
• B. Redundantne systemy bezpieczeństwa: Wdrażanie podwójnych hydraulicznych zaworów utrzymujących, podwójne obwody zatrzymania awaryjnego, i zabezpieczenie przed przeciążeniem.
• C. Ochrona Strefy: Integracja skanerów laserowych lub systemów antykolizyjnych w celu określenia bezpiecznych obszarów pracy.

5. Projekt & Usługi wsparcia

• A. Ankieta witryny & 3Skanowanie: Przeprowadzanie precyzyjnych pomiarów na miejscu w celu zapewnienia idealnego dopasowania i uniknięcia zakłóceń.
• B. Fabryczny test akceptacyjny (TŁUSZCZ): Zapraszanie klientów do udziału w testach i zatwierdzaniu sprzętu przed wysyłką.
• C. Instalacja & Uruchomienie: Zapewnienie specjalistycznego nadzoru nad konfiguracją na miejscu i kwalifikacją operacyjną.
• D. Szkolenie & Dokumentacja: Kompleksowe szkolenie operatorów i konserwatorów, wraz ze szczegółowymi wielojęzycznymi instrukcjami.
• mi. Długoterminowe umowy serwisowe: Oferowanie planowanych pakietów konserwacji i zdalnego wsparcia w celu zapewnienia maksymalnego czasu pracy.

Dzięki naszemu procesowi dostosowywania rozrzutnik nie jest tylko urządzeniem podnoszącym, ale zintegrowany, wydajny, i bezpieczne rozwiązanie, które zwiększa Twoją produktywność.

Suwnica dwudźwigarowa do papierni

Cechy konstrukcyjne nowoczesnej rozprowadzarki do papierni

• 1. Układy hydrauliczne: Zapewnij potężnych, kontrolowana siła mocowania potrzebna do bezpiecznego podnoszenia bez obciążeń udarowych.
• 2. Samopoziomowanie & Automatyczne centrowanie: Zapewnia równomierne podnoszenie ładunku, utrzymanie równowagi i bezpieczeństwa.
• 3. Zdolność adaptacji: Regulowane ramiona obsługują szeroki zakres średnic i szerokości rolek, zwiększenie elastyczności.
• 4. Zintegrowana automatyka: Wiele nowoczesnych rozrzutników może współpracować z systemem zarządzania magazynem młyna (WMS-a). Mogą automatycznie identyfikować wymiary i wagę rolek za pomocą znaczników RFID lub kodów kreskowych, skierowanie dźwigu do odpowiedniego miejsca składowania.
• 5. Systemy bezpieczeństwa: Wskaźniki momentu obciążenia (LMI), systemy zapobiegające kołysaniu, i zabezpieczenie przed przeciążeniem są standardem, aby zapobiec wypadkom.

Korzyści ze stosowania specjalistycznych belek rozporowych

• 1. Zwiększona jakość produktu: Eliminuje uszkodzenia krawędzi i powierzchni rolek, bezpośrednio chroniąc cenny produkt młyna i ograniczając straty finansowe.
• 2. Zwiększona wydajność operacyjna: Pozwala na szybsze podnoszenie, poruszający, i cykle pozycjonowania w porównaniu do zawiesi lub łańcuchów. Przyspiesza to terminy produkcji i wysyłki.
• 3. Większe bezpieczeństwo: Eliminuje potrzebę przebywania pracowników na ziemi w celu zamocowania zawiesi. Bezpieczny, zautomatyzowany uchwyt znacznie zmniejsza ryzyko upadku ładunku, tworzenie bezpieczniejszego środowiska pracy.
• 4. Zmniejszone koszty pracy: Jeden operator dźwigu może wykonywać zadania, które w innym przypadku wymagałyby wielu członków załogi naziemnej.
• 5. Zoptymalizowane przechowywanie: Umożliwia wysokie składowanie, przechowywanie o dużej gęstości, maksymalne wykorzystanie dostępnej powierzchni magazynu.

producent

Żuraw rozpierający dla papierni jest kwintesencją tego, jak specjalistyczny sprzęt dźwigowy rozwiązuje wyzwania specyficzne dla branży. To znacznie więcej niż proste urządzenie podnoszące; it is an integral component of the paper production and logistics chain. Zapewniając sejf, wydajny, and damage-free handling of delicate and heavy rolls, te wyrafinowane belki rozporowe chronią aktywa, zwiększyć produktywność, and uphold the stringent quality standards demanded by the global paper industry. Investing in the right crane spreader technology is a strategic decision for any mill aiming for operational excellence.
