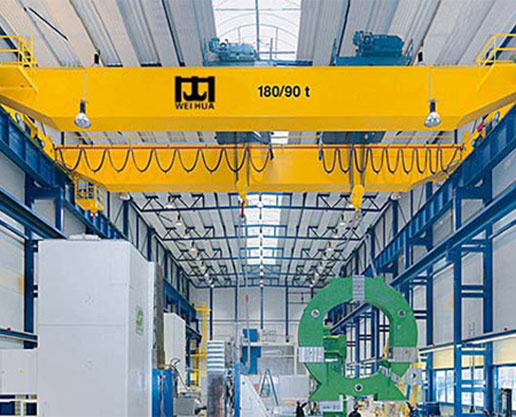

Mostový jeřáb pro manipulaci s raznicemi

Raznice jsou těžké, vysoce hodnotná aktiva. Při jejich přemisťování pomocí univerzálního jeřábu hrozí poškození povrchů matrice, zpomalení přepínání tisku, a vystavování pracovníků nekontrolované zátěži. Účelově vyrobený mostový jeřáb pro manipulaci s lisovacími nástroji poskytuje přesné polohování, rychlá změna zemřít, a bezpečný provoz – navržený pro vaši dílnu, ne naopak.

Mostový jeřáb pro manipulaci s raznicemi

Pozadí projektu

Raznice obvykle váží několik tun až desítky tun, a každá výměna matrice zastaví lisovací linku. Pomalá nebo nebezpečná manipulace s matricí přímo snižuje využití lisu. Speciální mostový jeřáb pro manipulaci s matricí zkracuje dobu výměny, chrání drahé sady matric, a udržuje v dílně pořádek.

Žádné dvě lisovny nejsou stejné. Rozteč sloupců, výška zálivu, šířka uličky, a výrobní tok se liší závod od závodu. Standardní standardní jeřáby jen zřídka vyhovují těmto podmínkám. To je důvod, proč je každý jeřáb v této řadě přizpůsoben podle uspořádání zákazníka, zatížení, a pracovní postup.

Základní technické parametry

Parametr	Hodnota
Nosnost zdvihu	10 t – 100 t (na zakázku až 300 t)
Rozpětí	10 m – 35 m
Výška zdvihu	6 m – 18 m
Rychlost zdvihu	0.5 - 5 m/můj
Plíživá rychlost	0.1 - 0.5 m/můj
Rychlost pojezdu jeřábu	5 - 20 m/můj
Rychlost pojezdu vozíku	3 - 15 m/můj
Povinnostní hodnocení	A5 – A8
Režim ovládání	Přívěšek / rádiové dálkové ovládání / chata
Napájení	380 PROTI / 50 Hz nebo podle specifikace
Pracovní teplota	-20 °C až +40 ° C.

Přizpůsobení na míru

• ◆ Nosnost a rozpětí přizpůsobené vašim nejtěžším rozměrům matrice a šachty
• ◆ Pohon s proměnnou frekvencí pro hladké rozběhy a zastavení
• ◆ Mikrorychlost (plížit se) ovládání pro milimetrově přesné polohování nad ložem lisu
• ◆ Zvedací nosník, C-hák, nebo speciální rozmetadlo navržené podle geometrie vaší matrice
• ◆ Systém proti houpání pro udržení stability nákladu během jízdy
• ◆ Ovládání pomocí rádiového dálkového ovládání, přívěšek, nebo kabina
• ◆ Volitelné doplňky: LED pracovní osvětlení, ochrana proti přetížení, izolovaná kabina, invertorové motory

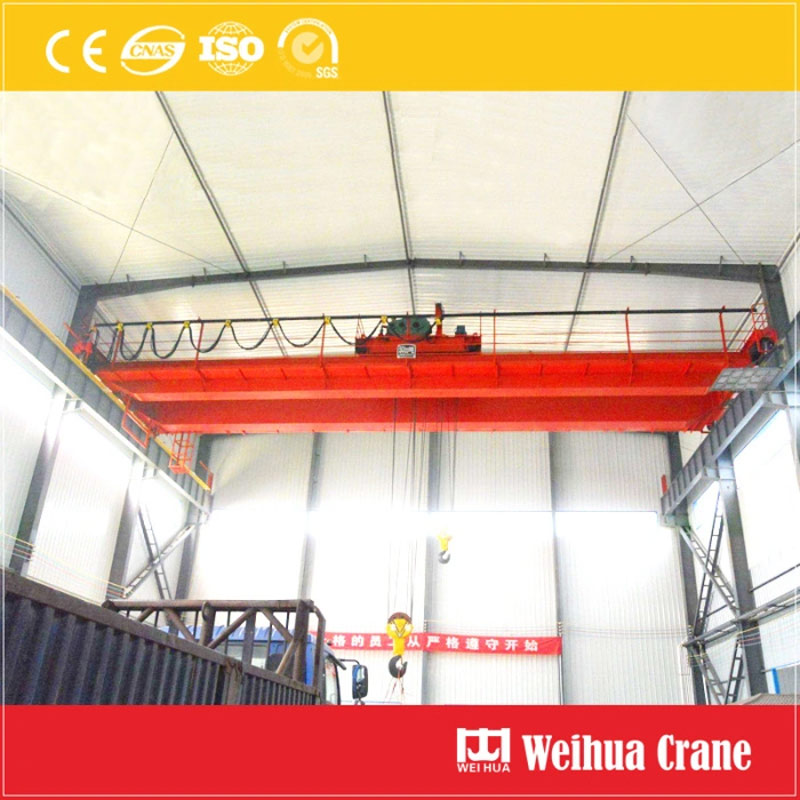

Mostový jeřáb pro manipulaci s raznicemi

Funkce produktu

• ◆ Přesné polohování — plazivá rychlost zvedání a ovládání VFD umožňují operátorům vyrovnat matrice s ložem lisu bez narážení nebo škrábání, chrání jak matrice, tak lisovací nástroje.
• ◆ Bezpečnost na prvním místě — ochrana proti přetížení, koncové spínače, zařízení proti pádu, s volitelnými systémy proti kolizi a vybočení.
• ◆ Robustní konstrukce — vysokopevnostní skříňový nosník, antikorozní povrchová úprava, a testované komponenty určené pro nepřetržitou práci na směny.
• ◆ Nízká údržba — utěsněná ložiska, přístupná servisní místa, a motory s dlouhou životností udržují prostoje nízké.
• ◆ Rychlejší výměna matrice — hladký chod háku a spolehlivé brzdění zkracují přepínací cykly a zvyšují dobu provozuschopnosti lisu.

Aplikace

• ◆ Automobilové lisovny a lisovací linky
• ◆ Stanice údržby a oprav matric
• ◆ Skladovací a sběrné sklady
• ◆ Zařízení na tváření plechu a zařízení
• ◆ Těžké dílny s častými výměnami nástrojů

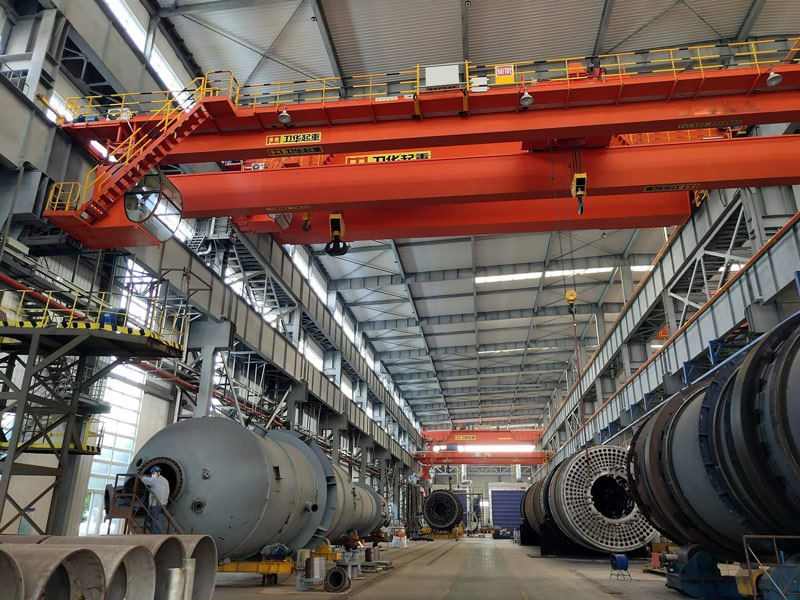

Továrna Weihua

FAQ: Mostový jeřáb pro manipulaci s raznicemi

Q1: Jakou nosnost potřebuji?

A: Založte jej na své nejtěžší kostce plus hmotnosti zvedacího nosníku. Standardní rozsah je 10 t to 100 t; vyšší kapacity jsou k dispozici na vyžádání.

Q2: Může se jeřáb vejít do mé stávající dílny?

A: Ano. Rozpětí, výška zdvihu, a výška kolejnice jsou navrženy podle rozteče sloupů a rozměrů pole.

Q3: Jaké možnosti ovládání jsou k dispozici?

A: Přívěšek, rádiové dálkové ovládání, nebo operace kabiny. Pro manipulaci s matricí se doporučuje rádiové dálkové ovládání s plíživou rychlostí.

Q4: Jaké bezpečnostní prvky jsou zahrnuty?

A: Ochrana přetížení, koncové spínače, a zařízení proti pádu jako standard; jako volitelné příslušenství jsou k dispozici systémy proti srážce a kývání.

Q5: Jaká je dodací lhůta?

A: Záleží na kapacitě a úrovni přizpůsobení – obvykle 8 na 16 týdnů po potvrzení návrhu.
